CAD教程：同一图块总要重复调整？中望CAD教你用可变块轻松应对
在建筑、室内、机械设计领域，设计师经常遇到这样的情况：同一个图块，需要在不同位置以不同尺寸、不同角度、不同数量重复使用。
中望CAD的可变块功能支持将阵列、拉伸、旋转等基础动作组合在一起。只需将图块定义为一个“块”，并赋予它多种可变属性，插入后即可根据需求自由调整，省去重复修改的麻烦。

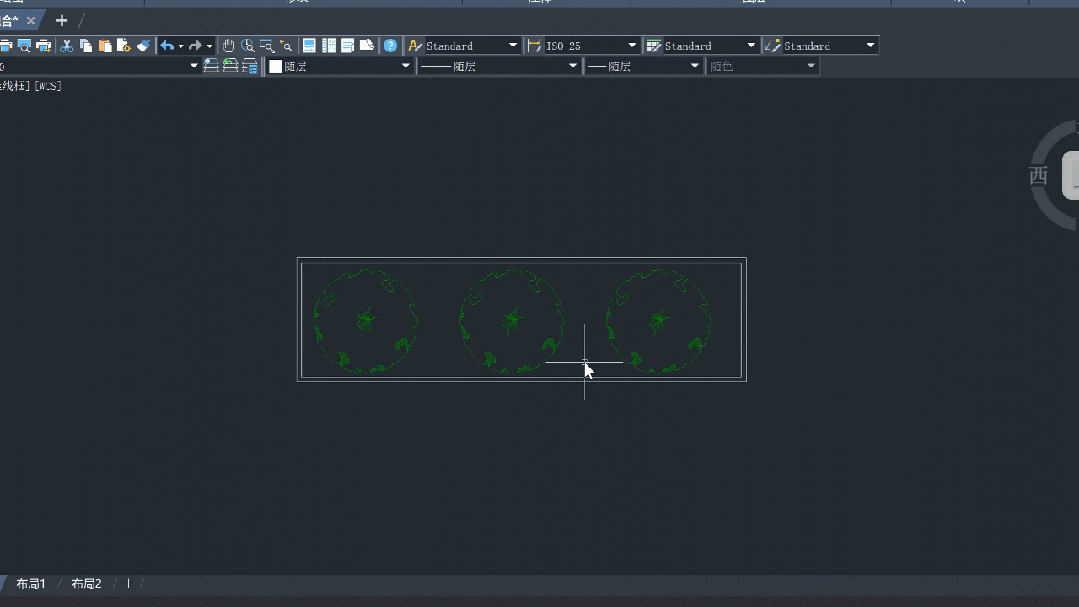

本文用一个花坛可变块的实战案例，带大家掌握中望CAD组合可变块的制作方法。
操作步骤：
可变块的多种基础功能可以根据使用者的需求进行不同的排列组合，制作门窗块可以使用拉伸、翻转、旋转等命令组合，制作桌椅可以使用拉伸、阵列命令组合，制作机械配件则可以使用可见性、翻转等命令组合，组合块在建筑、室内、机械等领域均有广泛的应用。
下面我们用两种方法，以【花坛可变块】的案例来进行多功能可变块的制作演示。
温馨提示：
第一种注意动作效果的前后顺序。先制作阵列效果，再创建旋转效果，最后创建拉伸效果。
第二种是可随意按照顺序设置动作效果，但是要注意可能会出现创建时漏掉某些参数和动作的情况。
方法一

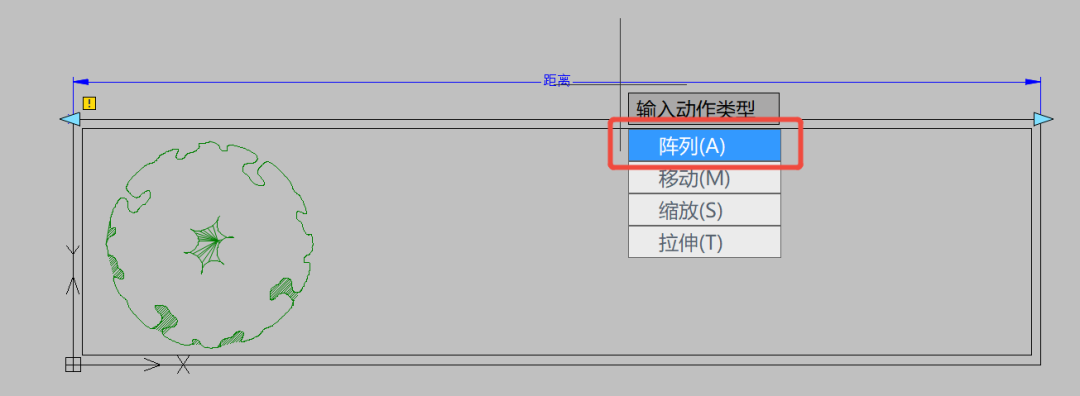

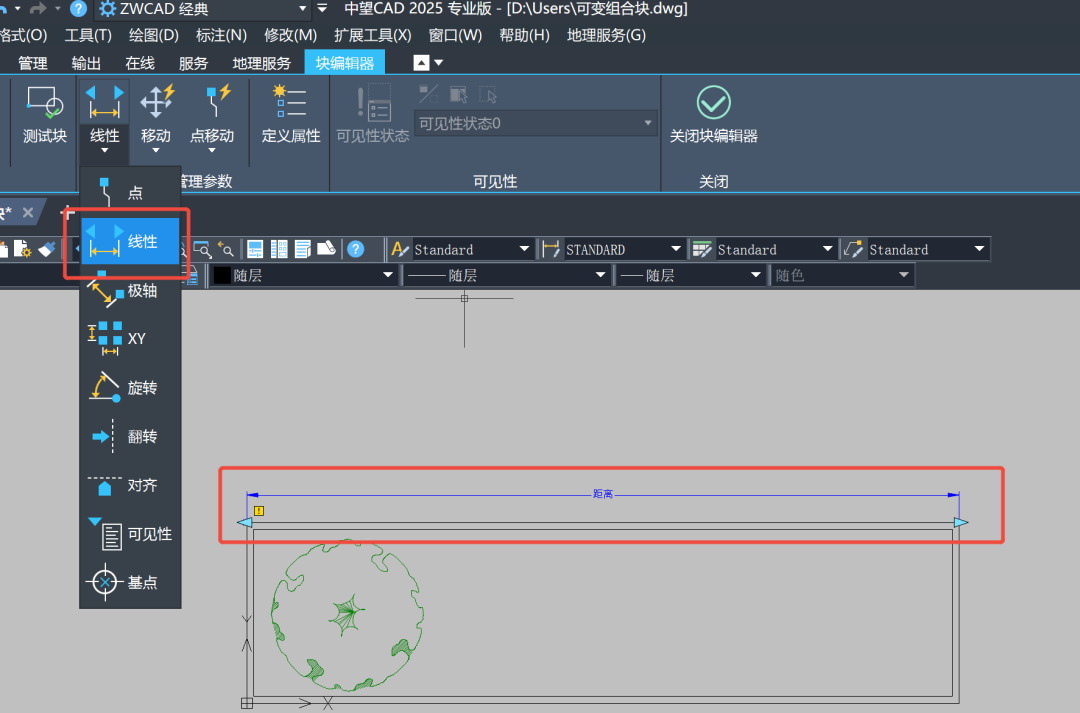

1. 把图形制作成一个块，指定图块的插入基点为花池的左下角，接下来选中块右键点击【块编辑器】进行编辑。第一步使用【线性】命令给花池添加一个线性参数，然后双击线性参数选择动作类型【阵列】给植物添加一个阵列动作。

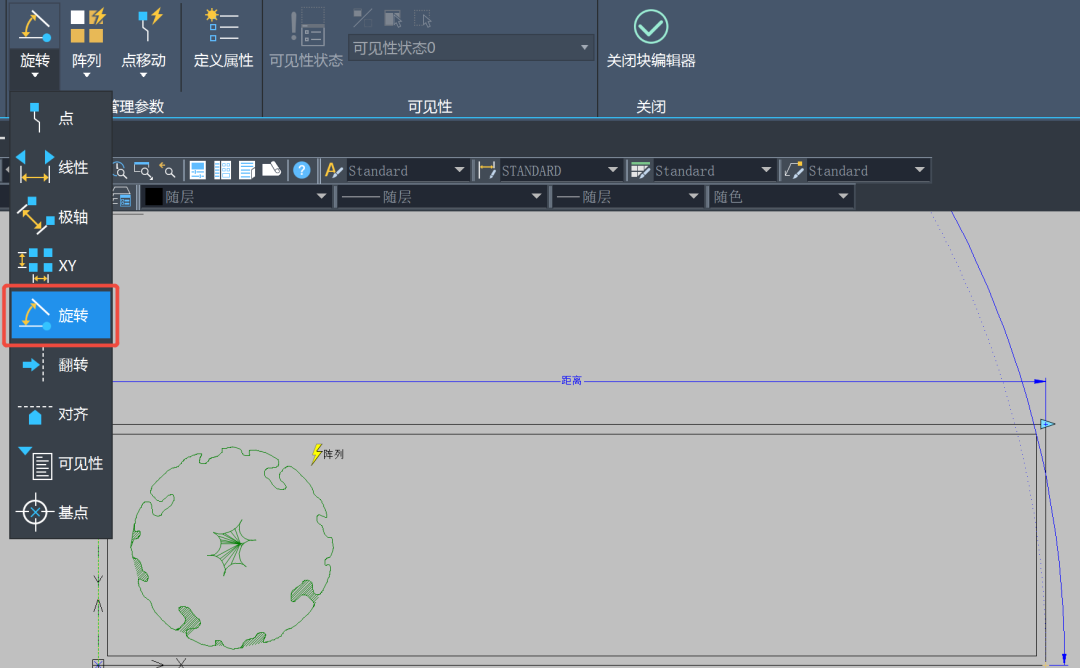

2. 使用【旋转】命令给花池添加一个角度参数，注意角度参数的基点选择花池的左下角（或者根据实际需要选择其他位置）。选定基点后选择长边或者短边作为旋转边，选择长边指定默认旋转角度为0度，短边可以指定角度为90度（如果选择短边要注意标签点不要和参数基点重合，避免后期旋转操作无法选中标签点）。

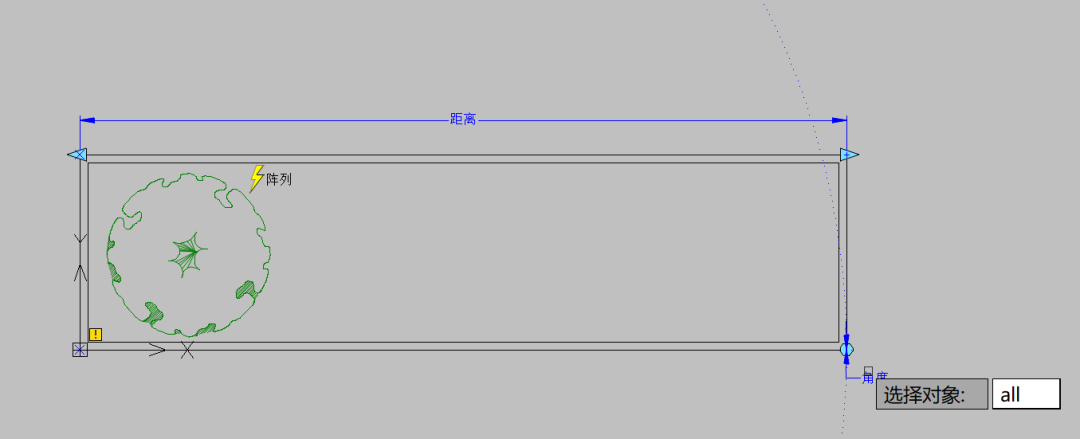

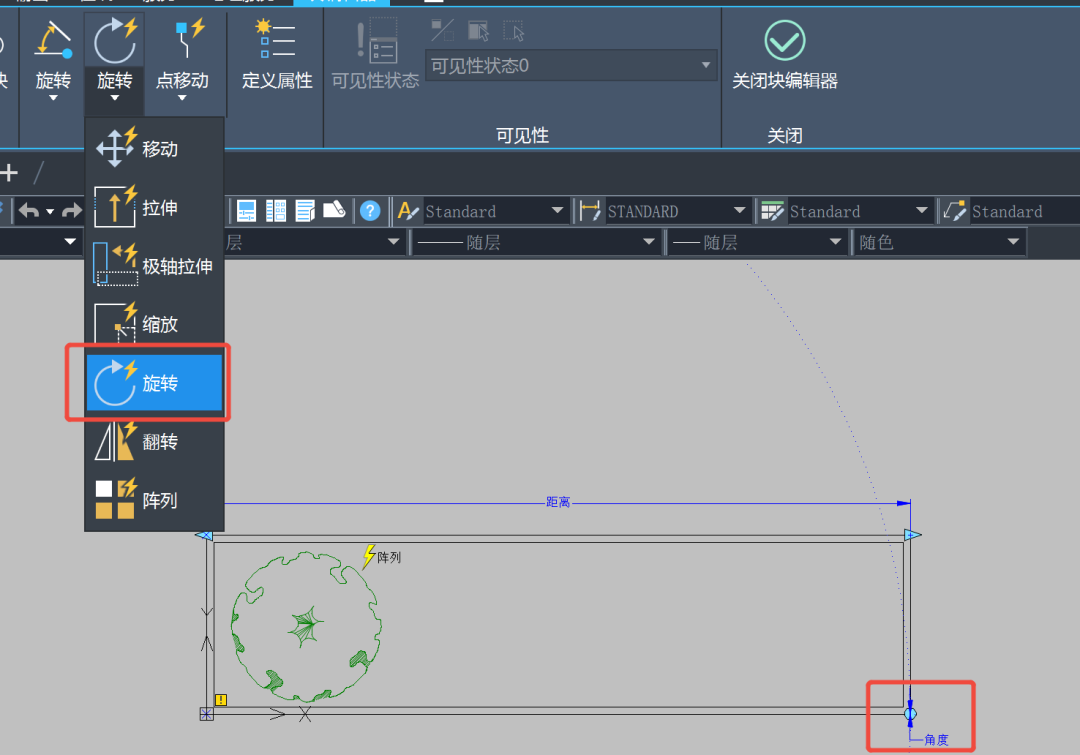

3. 点击【旋转动作】，选择角度参数，在命令行输入【all】选择全部对象给图形添加旋转动作。

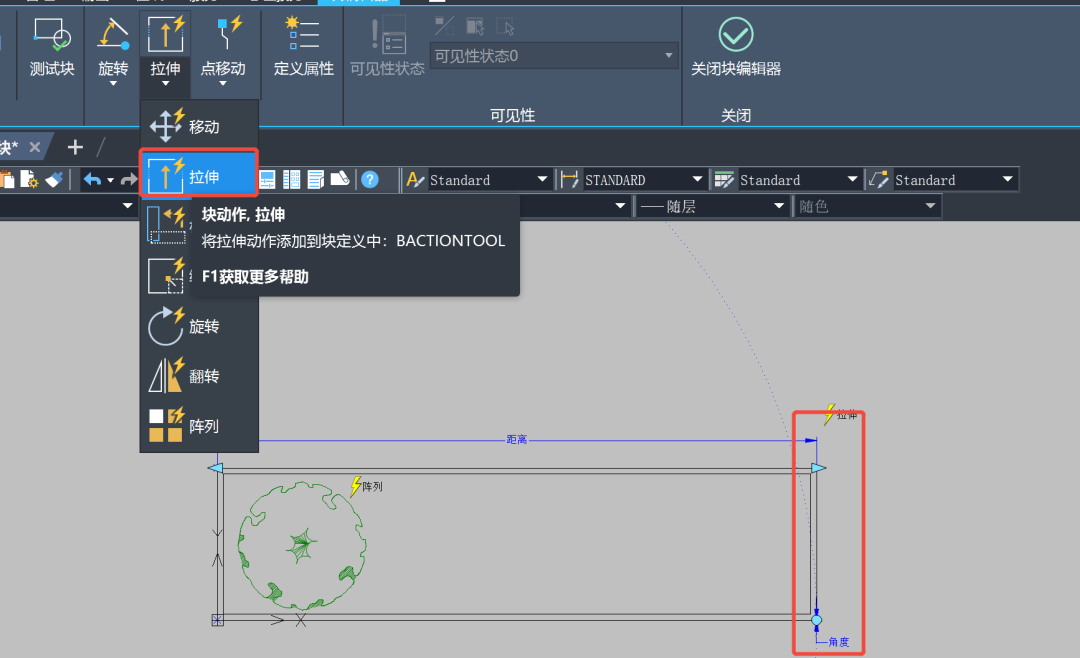

4. 旋转动作添加完成后再选择动作【拉伸】，选择线型参数，框选花坛右侧两个角点，给花坛添加一个拉伸动作。这样阵列、拉伸、旋转功能组合可变块就制作完成了。
方法二

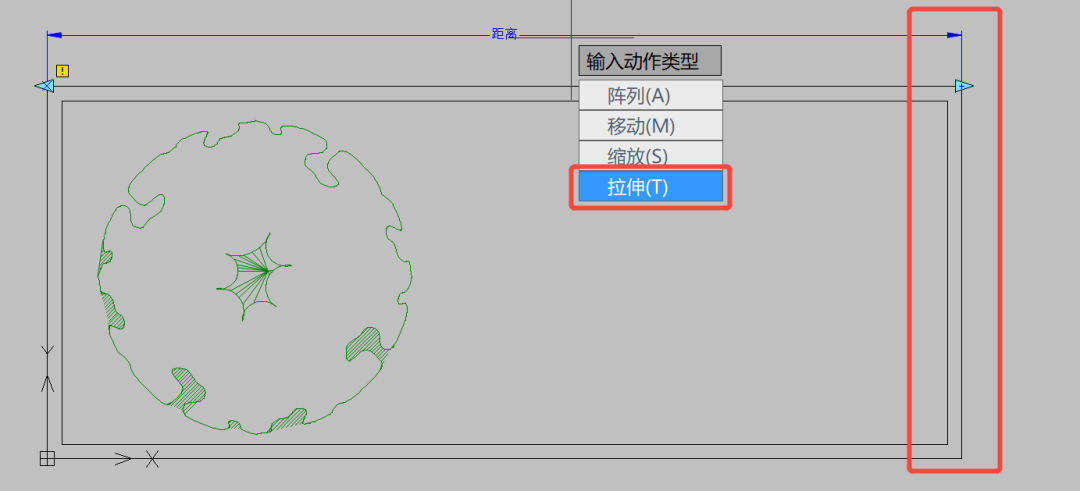

1. 前面做块的步骤和【方法一】相同，第一步使用【线性】命令给花池添加一个线性参数，然后双击线性参数选择动作类型【拉伸】框选花坛右侧两个角点，给花坛添加一个拉伸动作。
2. 双击线性参数选择动作类型【阵列】给植物添加一个阵列动作。
第二个方法要注意旋转动作的半径没有被添加进拉伸动作，所以旋转半径不会跟随拉伸一同进行移动。如果需要旋转点可以跟随拉伸移动，可以双击拉伸动作，重新将旋转动作添加进去。
