CAD教程 | 多比例出图难操作？中望CAD布局空间出图快速搞定！

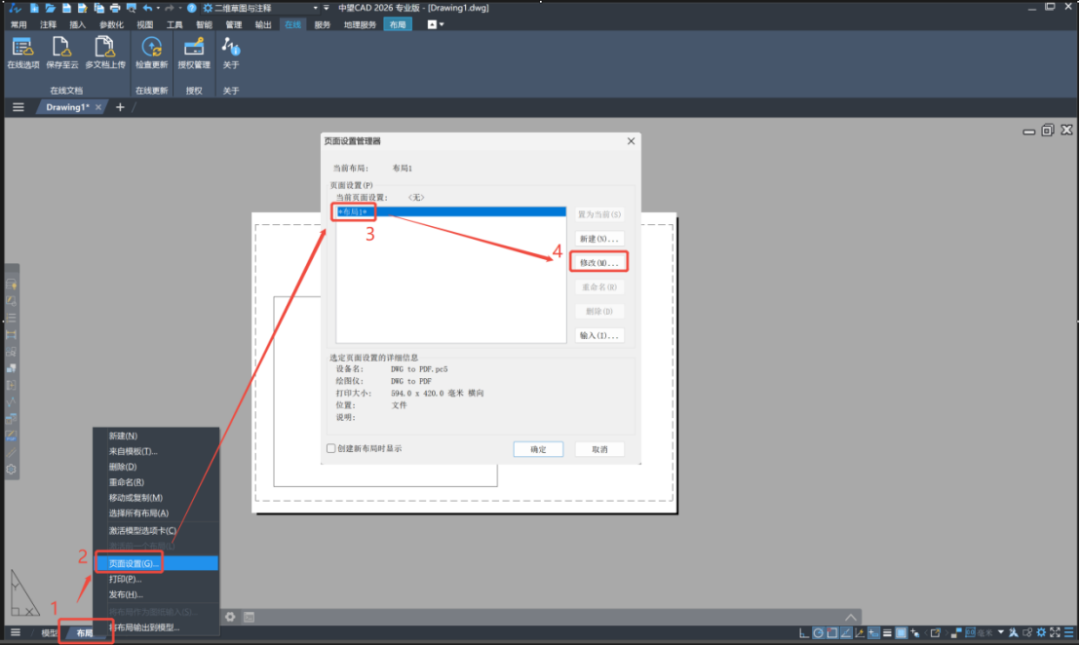

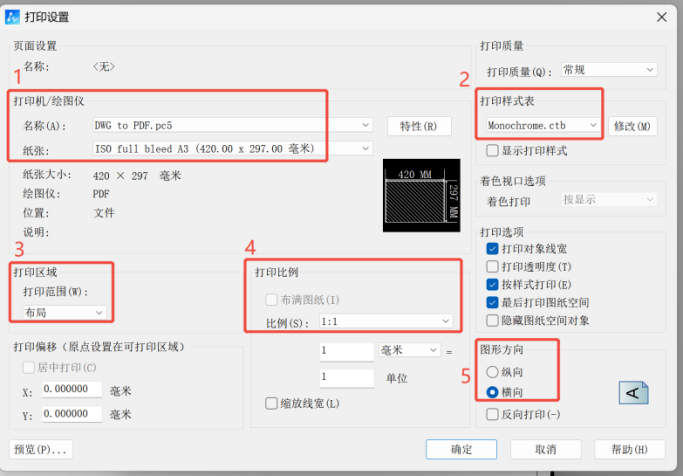

2）在打印设置对话框中选择打印机名称、打印样式表、布局纸张大小，打印范围、打印比例、图形方向等参数，然后点击【确定】完成设置。

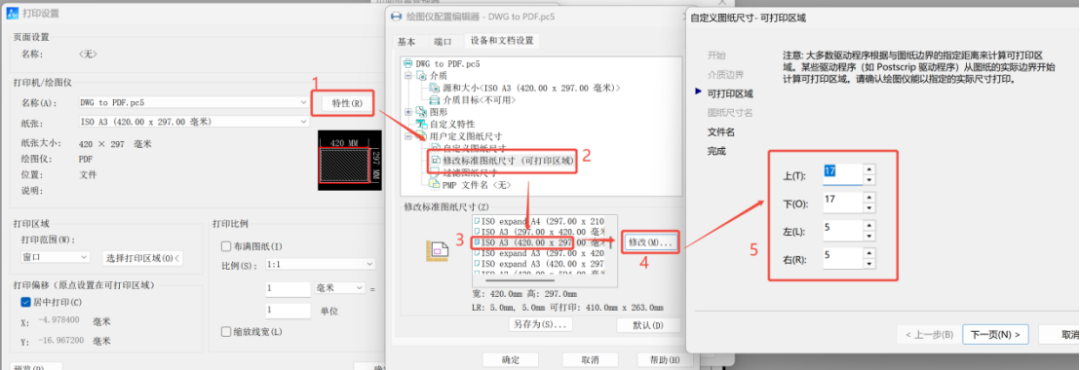

3）布局中的虚线框是实际的可打印范围，可以在【纸张-特性-修改标准图纸尺寸】中修改打印页边距来调整这个范围。如果想将整个布局都设置为可打印范围，建议打印机选择DWG to PDF，纸张选择ISO full开头的纸张。

4）打印范围一般选择【布局】或【窗口】，【布局】指布局空间中默认的白色背景范围，【窗口】则可以自由框选打印范围，可根据实际需要进行选择。注意：打印范围和打印比例是关联的，选择布局，打印比例默认1:1，不能选择居中打印；选择窗口，比例可以选择1:1，也可以选择布满图纸，支持居中打印设置。

2. 创建视口并设置视口比例

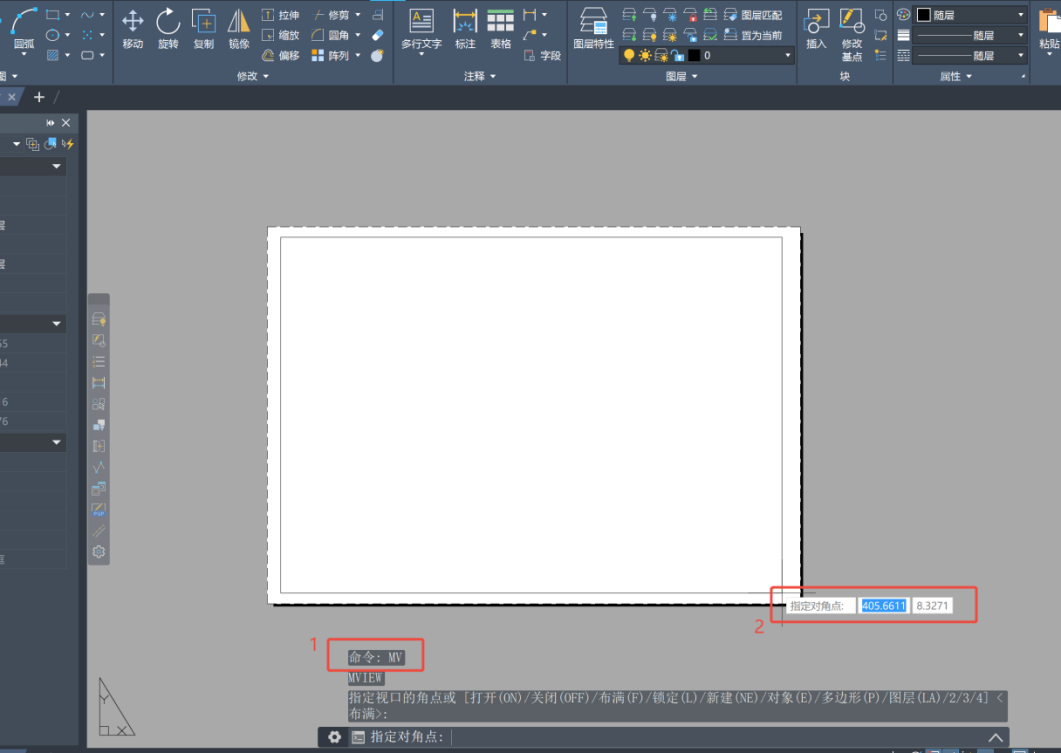

1）创建视口方法一：在命令行输入【MV】或【VPORTS】命令创建视口。双击视口内部或在命令行输入【MS】可进入模型空间编辑模式，调整图形在视口中的显示范围。双击视口外部或在命令行输入【PS】返回布局空间编辑模式。

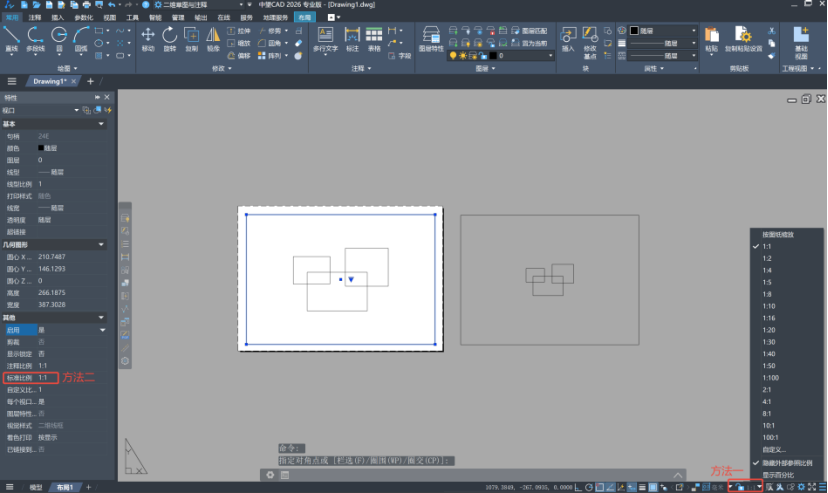

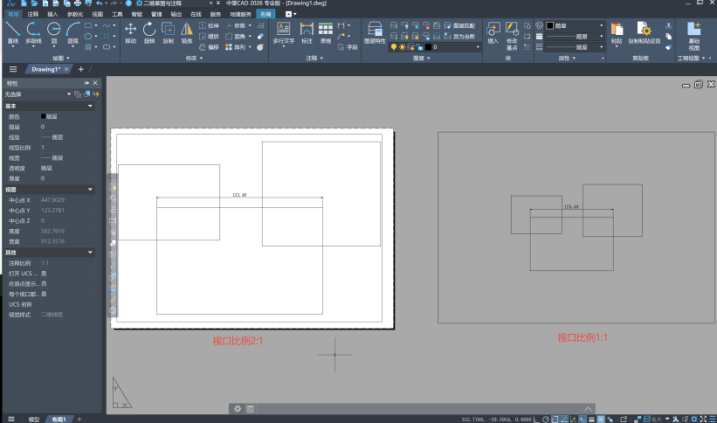

2）根据图形显示，点击软件右下角的【视口比例】箭头调整视口比例，或者在特性栏中修改视口的【标准比例】。如图所示，同样的图形设定了两个不同的视口比例，图形显示效果不同。

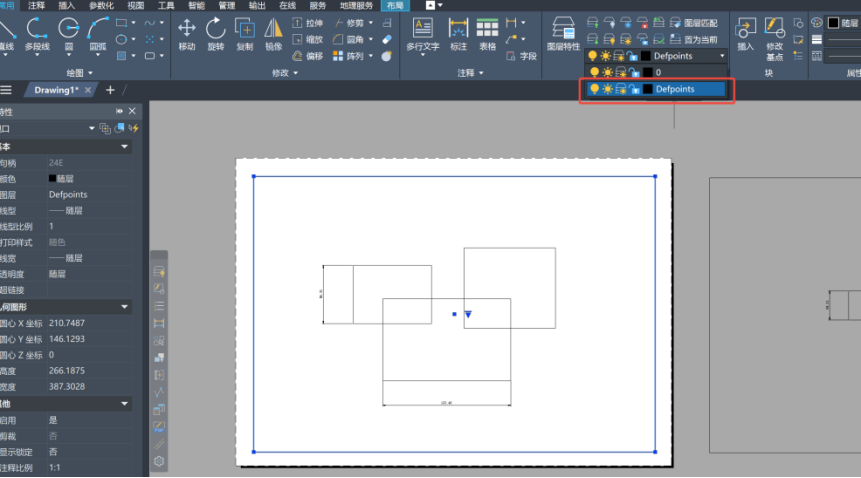

3）选择视口，将视口所在的图层设置为【Defpoints】图层，确保打印图纸时视口的线框不会被打印出来。

3. 插入图框及布局空间标注

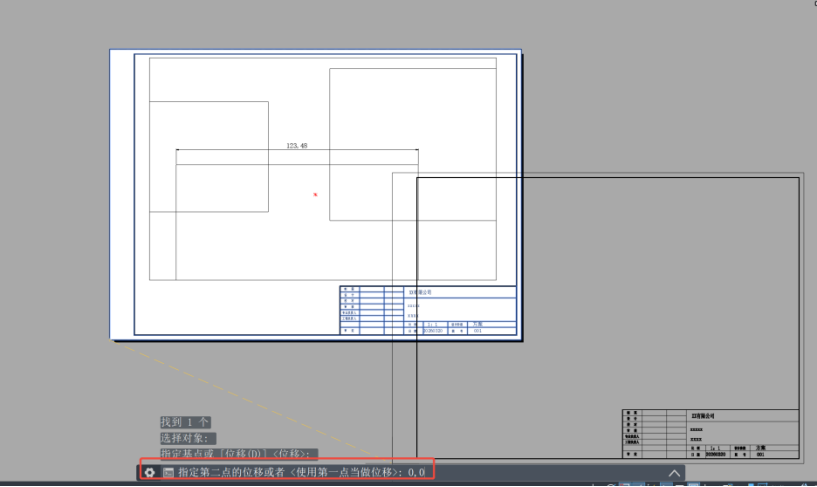

1）插入图框，将提前准备好的图框复制到布局中，移动图框左下角到坐标原点的位置,在命令行输入0,0可以移动到坐标原点。确保图框大小与设定的纸张大小相匹配，且在设置的打印范围内。注意：布局空间的坐标原点在打印范围的左下角。

2）布局标注，布局空间中，使用1:1的标注比例对图形进行标注，不同视口比例下同一个图形标注出来的尺寸数值相同，标注会自动匹配视口比例。

4. 出图打印

场景一：每个布局只有一张图纸，有多个布局需要批量出图

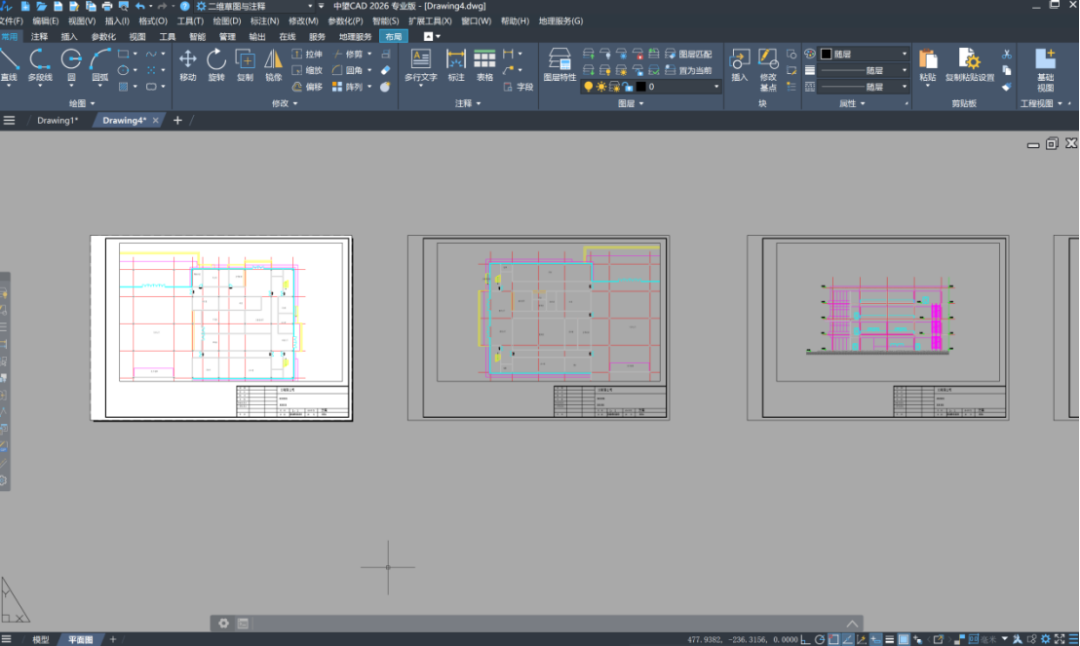

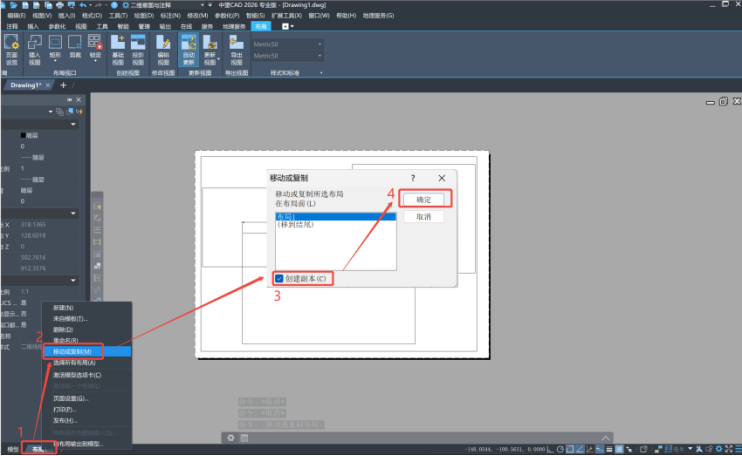

1）每个布局都按照上述的通用操作设置布局页面，如果布局的页面相同，可设置一个页面后复制布局。选择布局点击鼠标右键，选择【移动或复制】命令，选择要复制的布局，勾选【创建副本】，再点击确定即可。

2）在多个布局的视口中选择不同的模型空间内容显示，并设置视口比例。

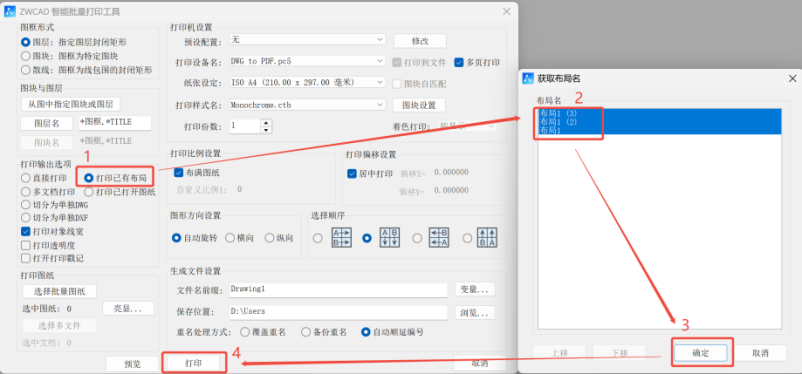

3）点击【文件-智能批量打印】，选择旧版的打印页面，在打印输出选项中选择【打印已有布局】，按住shift选择需要打印的布局，确定-打印即可输出图纸。

场景二：只有一个布局，布局中有多个视口需要批量出图

1）不需要设置布局页面，直接在布局空间中插入准备好的图框，在命令行输入【mv】命令创建视口，视口范围设置在图框范围内。然后再框选图框和视口一起进行复制。

2）设置不同视口的比例及显示图形对象，同一个图框内也支持放入多个不同比例的视口。

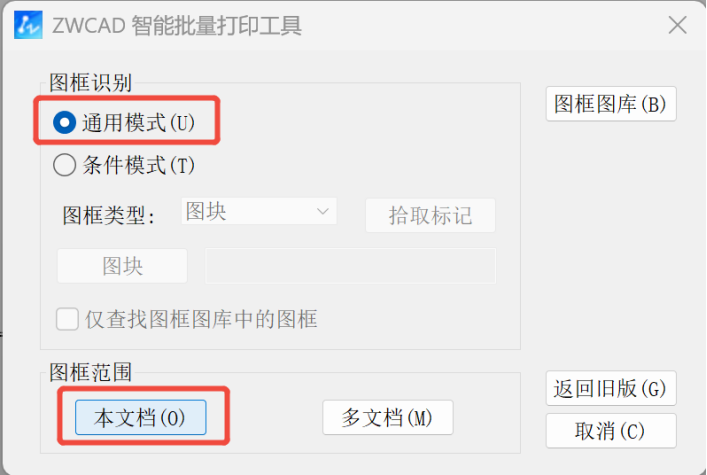

3）点击【文件-智能批量打印】，选择【通用模式】，图框范围点击【本文档】，框选需要打印的图框，设置打印样式，打印即可输出图纸。
