CAD教程 | CAD命令宏入门：一键搞定80%绘图效率问题
每天画CAD时，是不是总在重复这些动作：
延伸线段时，每次都要多按一次回车确认边界，高频操作手酸
批量打断线段时，重复启动命令几十次，效率低到想砸键盘；
画螺栓孔时，反复执行“画圆→切换图层→画中心线”，步骤繁琐易出错……
这些重复操作每天会占用30%以上的时间，而命令宏能把它们打包成“一键指令”——自动执行固定步骤，只留关键交互（如选点、框选），让效率翻倍。
命令宏是什么？简单说，它是用符号组合的“快捷脚本”，能自动跑CAD命令流程。比如把“启动命令→输参数→等用户操作→确认”写成一串代码，点一下就触发全流程。

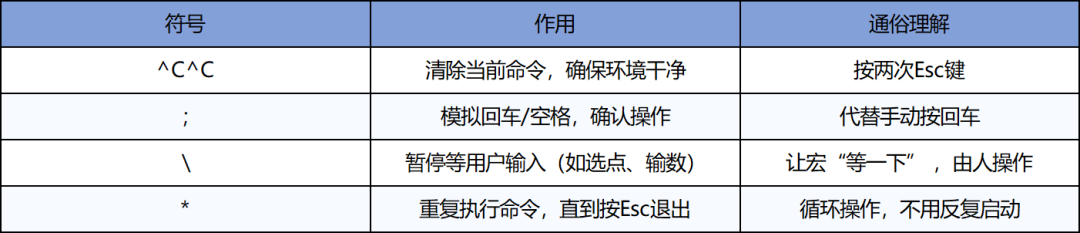

必学核心语法（4个符号搞定80%场景）
关键逻辑：“确定输入”与“不确定输入”的核心区别（新手必看）
写宏最容易踩坑的点，是没分清两种输入类型：
确定输入：步骤固定、数量明确（如指定1个圆心、输入1个半径），用\等待，完成后宏自动继续（比如画圆只需1个\等圆心）；
不确定输入：数量不固定（如框选对象——可能选1个或10个），\无法自动结束等待，必须用SELECT命令处理（唯一例外）！
铁律：除了SELECT，其他命令遇到“不确定输入”（如自由框选）时，\会一直等，加;也没用。因此，框选对象的宏必须先通过SELECT完成选择，再执行后续操作。
二、入门实例：3步测试第一个宏
需求：快速画直径30的圆，跳过输命令和参数的步骤。
操作步骤：
第1步：写宏代码
^c^ccircle;\D;30;
第2步：10秒添加到工具选项板（边写边测）
1. 按Ctrl+3调出工具选项板，右键空白处→“新建面板”（比如命名“我的命令宏”）；
2. 命令行输入CUI打开编辑器，左侧“命令列表”→“创建新命令”；
3. “名称”填“圆30”，“宏”框粘贴上面的代码，设置按钮图像（可选），点“应用”；
4.把这个新命令直接拖到刚才新建的面板上，图标就出来了。
第3步：运行测试
点击面板上的“圆30”图标，选一个点当圆心，直径30的圆直接生成——全程不用输命令、不用调参数，一键搞定。
执行逻辑：
1.^C^C清空命令行，自动输入circle;启动画圆命令；
2.\暂停（等你点圆心，确定输入）；
3.自动输入D（直径模式）和30，;确认生成圆。
三、实战优化：解决高频场景的效率痛点
痛点1：延伸命令需手动确认边界？一键简化！
默认延伸命令每次选完边界后，必须按回车确认，高频使用很繁琐。
优化宏代码：
^C^Cextend;o;s;\;
操作：按上面的方法添加到工具选项板，点击后直接选边界→选待延伸对象，自动跳过确认步骤，操作快一倍。
痛点2：镜像对象总卡在“选择对象”？用SELECT破局！
手动镜像时，选对象数量不固定（不确定输入），直接写^C^Cmirror;\\;\\n;会卡在选择对象步骤。
正确宏代码：
^C^C_.select \mirror;p;;\\;
操作：添加到面板后，点击先框选对象，再指定镜像线，全程无需额外回车。

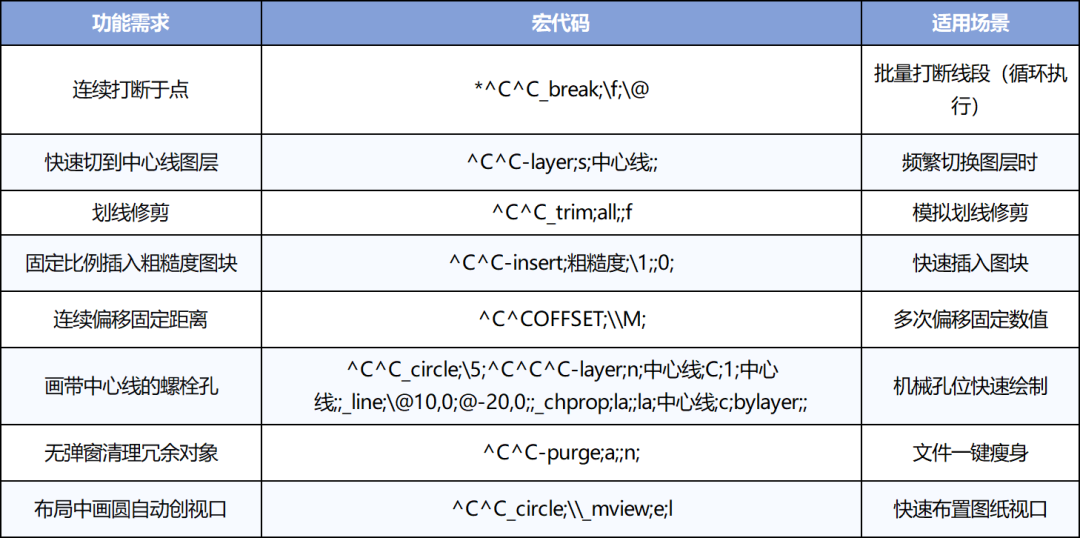

四、10个高频实用宏合集
五、避坑指南：新手必知的3条铁律
1. 不确定输入必须用SELECT：框选、多选对象时，直接用\会卡死，必须先用_.select\选对象，再用p调用（如镜像宏）。
2. *用于循环操作：只有需要重复执行的命令（如打断、倒圆角）才加*，单次操作（如画圆）加了会不停循环。
3. 开头必加^C^C：没清命令行就执行宏，可能被之前的命令干扰（比如没退出画直线命令），^C^C是所有宏的“安全前缀”。
六、进阶：让宏更顺手（可选）
如果常用某个宏，可在CUI编辑器里：
设快捷键（如Ctrl+Q），按一下就触发；
拖到Ribbon面板或工具栏，集成到日常操作界面。
七、从“机械重复”到“一键操作”
命令宏不用学编程，记住^C^C、;、\、*四个符号，理解“确定输入用\、不确定输入靠SELECT”的逻辑，就能搞定80%的重复工作。
刚开始可以复制本文的现成宏，用工具选项板边测边用，熟练后再按自己的高频操作自定义——每天省出的时间，就是效率提升的证明。
